【新品探究】腹内有乾坤——意大利EAM Lab内部逐个看(更新)

[复制链接]
 楼主| 发表于 2024-8-28 16:13:34 | 显示全部楼层
本帖最后由 芍药 于 2024-8-30 01:24 PM 编辑

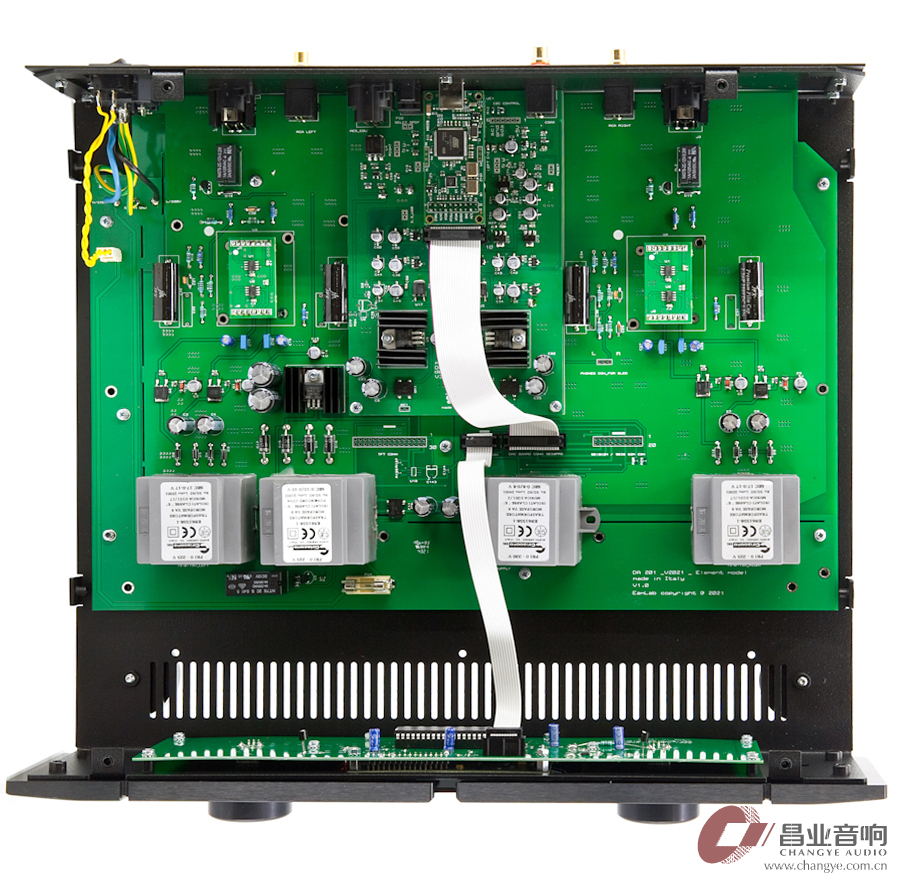

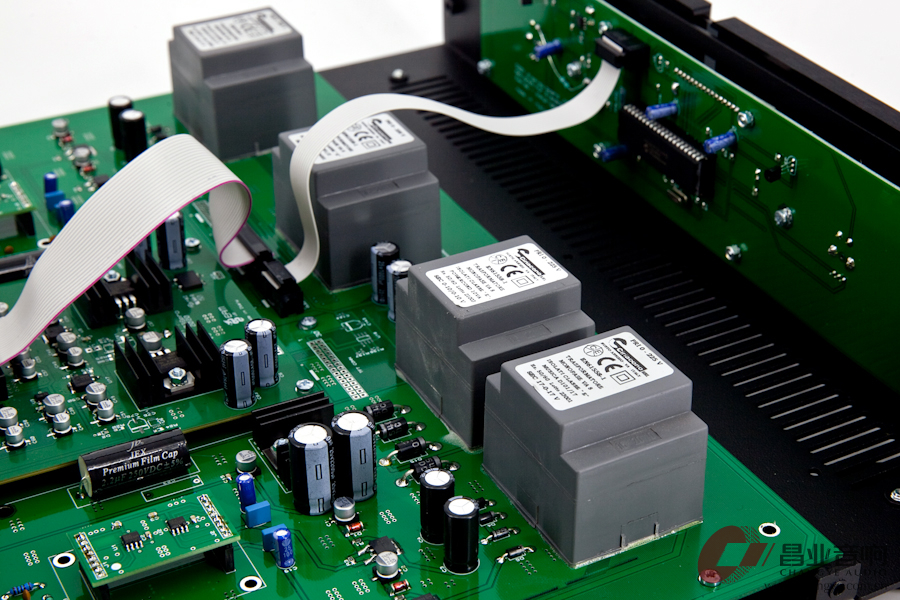

DAC也是真正的双单声道结构电路布局,可获得性能和成本上的均衡。从电源开始,就是数字牛与模拟牛配备双份,四只牛给数/模左右声道单独供电,这是与共享变压器的设计是本质上的区别。



 楼主| 发表于 2024-8-28 16:17:14 | 显示全部楼层
本帖最后由 芍药 于 2024-8-28 04:18 PM 编辑

数/模变压器均使用意大利Ciriacono srl 公司定制产品。


发表于 2024-8-28 17:07:12 | 显示全部楼层
图片清淅,一览到底。
 楼主| 发表于 2024-8-29 17:26:08 | 显示全部楼层
本帖最后由 芍药 于 2024-8-30 03:17 PM 编辑

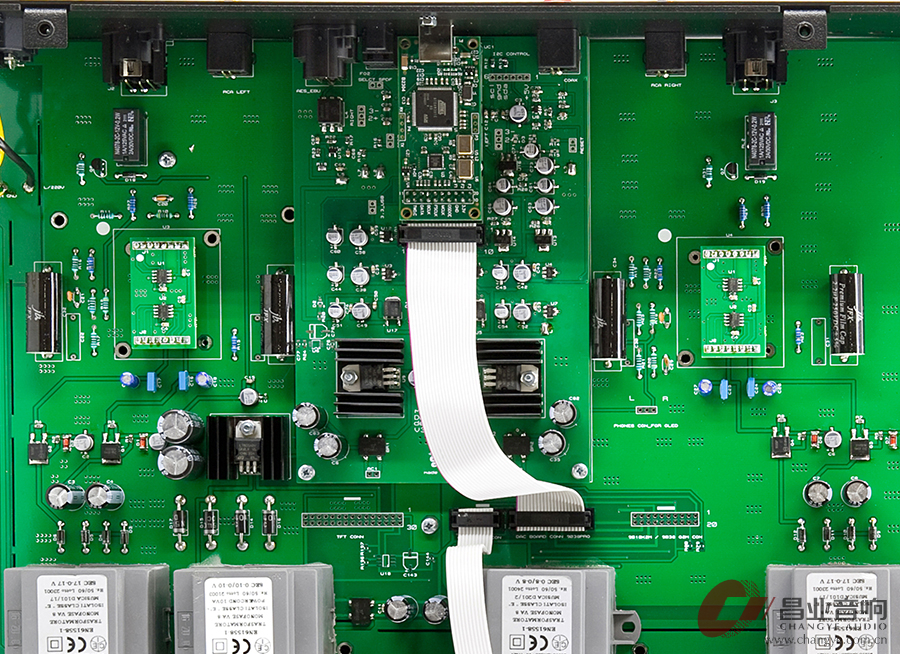

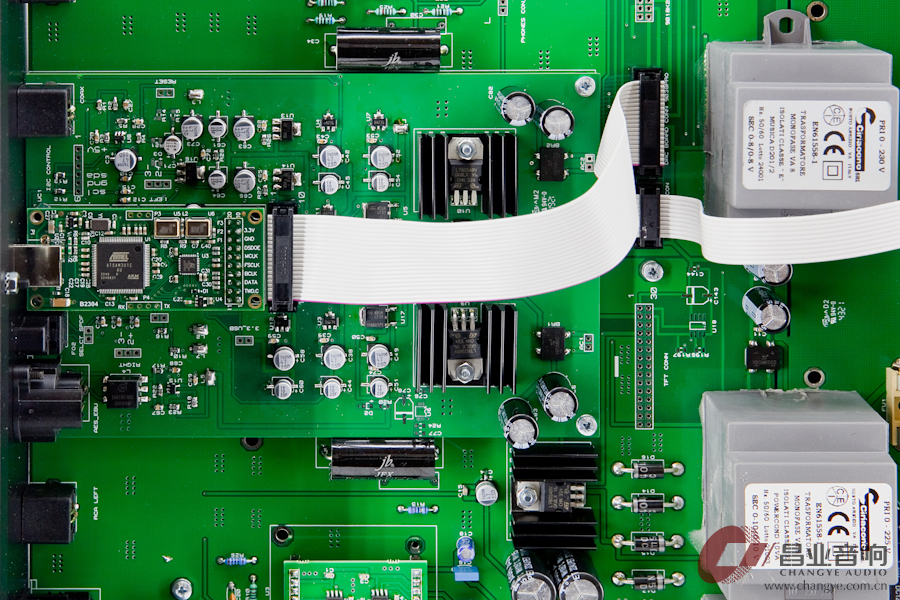

可以看到,数字解码板部分和数码端口方案部分与B1前级的解码部分(可选)配置是相同的电路板方案,但是作为独立的解码器,可以独享双单架构的数/模电源配置,独立安放的机身也拥有更到位的屏蔽。解码芯片同为旗舰级的ESS 9038 PRO,芯片最高支持PCM 786 Khz – DSD1024原生,专用的Crystek晶振主时钟,在异步模式下驱动D / A转换,具有显著减少抖动的双重优势。最终的具体指标待厂家更新。





 楼主| 发表于 2024-8-30 11:14:39 | 显示全部楼层
本帖最后由 芍药 于 2024-8-30 03:01 PM 编辑

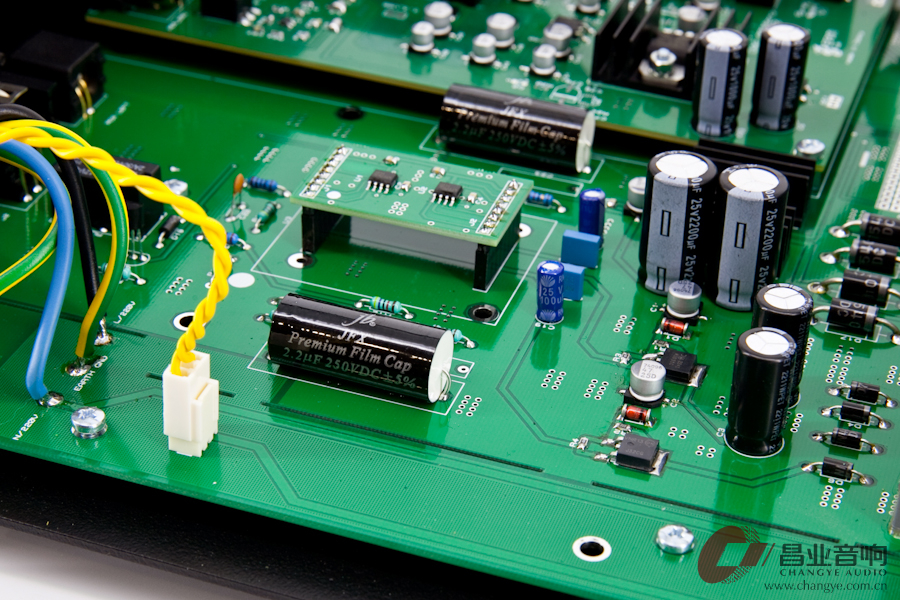

模拟部分全平衡放大线路,每个通道都具备双份,并使用了发烧电容进行调声;另外每边使用了厂家开发的HDCA 模块:输出信号的缓冲器和放大,以A类模拟输出电路传输信号宽动态能力。HDCA缓冲电路配置具有四个模块,分别用于RCA/XLR输出的+/-级端子,最大限度的提供瞬时电流输出的能力。






 楼主| 发表于 2024-8-30 14:47:05 | 显示全部楼层
本帖最后由 芍药 于 2024-9-4 04:34 PM 编辑

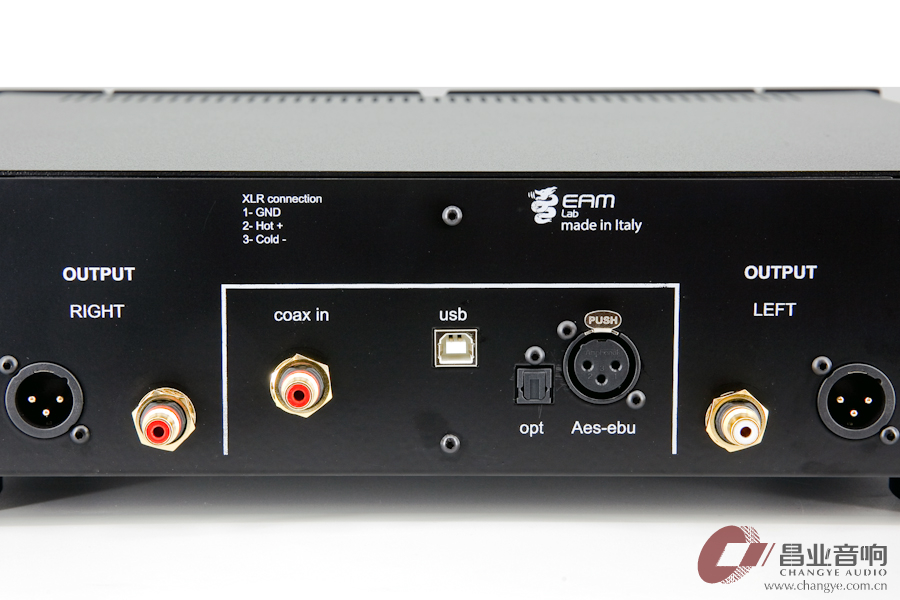

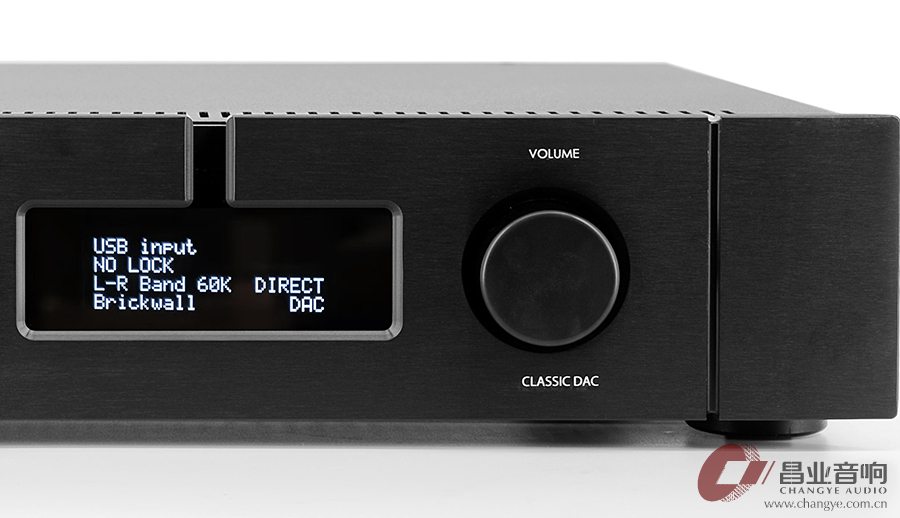

Classsic DAC的数字输入端口支持:COAX、Optical、AES / Ebu和USB-B口。它可以接受来自PC、CD转盘/数字转盘等设备,同时具备数字音量控制旋钮。模拟输出则标配RCA和XLR。





 楼主| 发表于 2024-8-30 15:38:46 | 显示全部楼层
本帖最后由 芍药 于 2024-10-10 03:57 PM 编辑

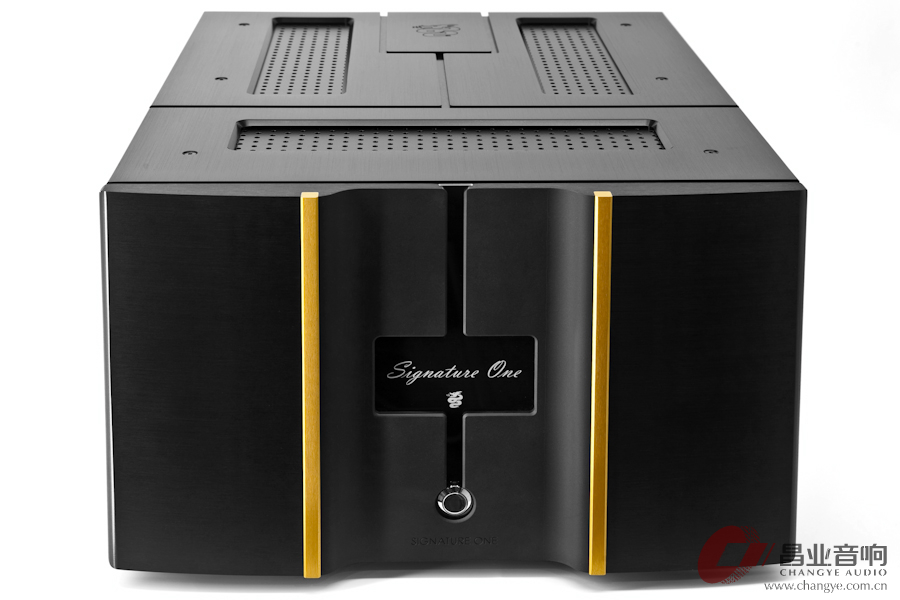

Signature ONE
- 双声道后级功放 -

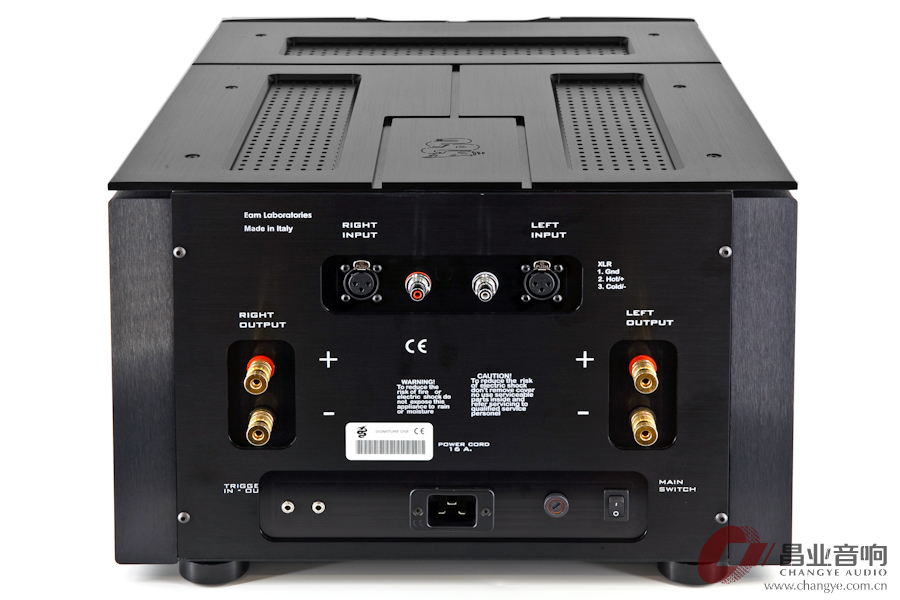

Signature ONE(签名一号)属于EAM Lab高端Signature签名系列的大功率后级前25W为A类工作运行,之后为AB类持续输出功率高达350W/8Ω、620W/4Ω、1150W/2Ω。签名系列秉持EAM Lab忠实再现音乐的理念,凭借厂家对模拟放大器技术的研究成果,而开发的新型 SIGNATURE ONE 功率放大器,其功率和控制力等性能方面取得了突破。这款功放的想要呈现出现代而经典的外观,这也是意大利创新风格设计的传统,Signature ONE宣示EAM Lab最新一代功放技术是如何呈现的,始终将真实还原的声音和令人放松的音乐性理念置于首位,令人耳目一新的听音感受。












 楼主| 发表于 2024-9-2 11:43:39 | 显示全部楼层

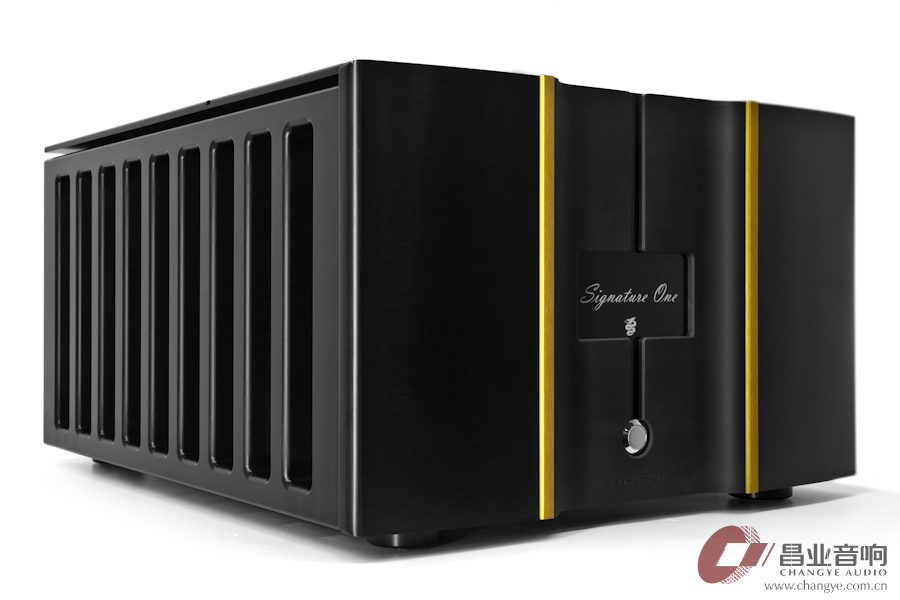

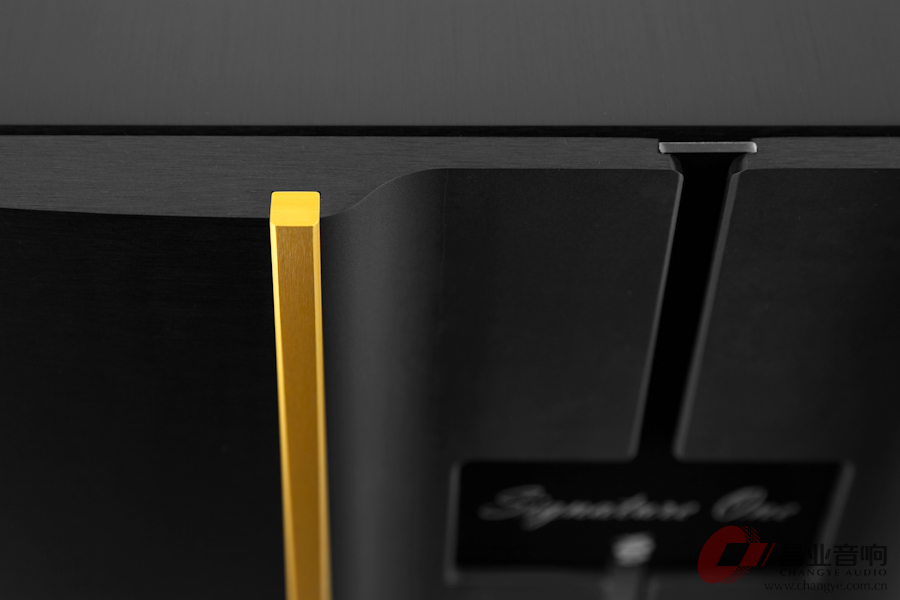

Signature ONE(签名一号)有一个充满创意小心思的设计,面板两条装饰的两条金属条颜色是可以按自己的口味更换的,标配的是经过精细打磨的金色金属条。


 楼主| 发表于 2024-9-2 13:37:26 | 显示全部楼层
本帖最后由 芍药 于 2024-9-5 10:05 AM 编辑

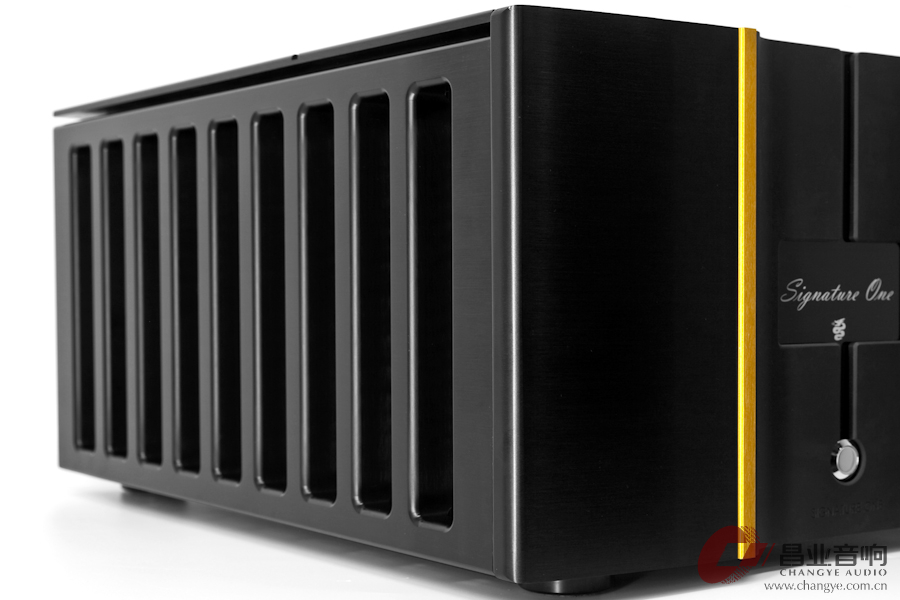

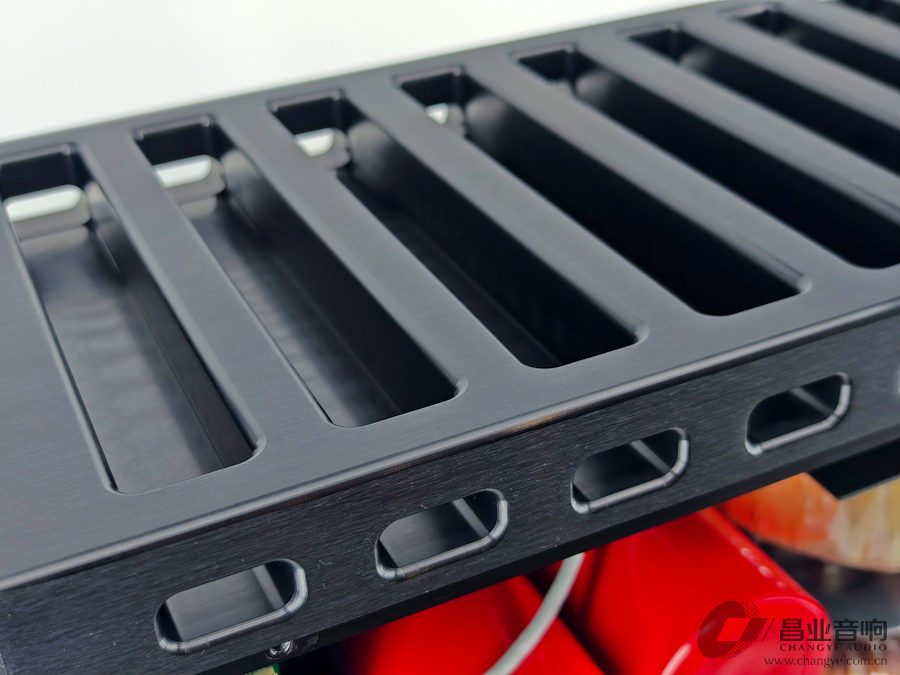

两侧的大型散热器摆脱了传统扇叶形状的影子,经过Eamlab全新设计,采用专有的散热技术,源于文丘里数学模型中的航空技术报告理论,能实现更好更高效的散热。底盘完全由铝制成,可最大程度地抑制干扰和振动表面。底盘和散热器经过阳极氧化处理,整个散热器也变得圆滑不容易划手,更为人性化。并有多种颜色可定制。


 楼主| 发表于 2024-9-2 16:55:31 | 显示全部楼层
本帖最后由 芍药 于 2024-9-5 09:50 AM 编辑

Signature ONE整机重达130斤,除了拥有“铁甲威龙”武装的机壳外,内部的重料亦是重量的原因。EAM Lab不属于“取巧类型”的设计,习惯于以富有余量来达到设计所需要,签名系列更是可观。
