皮带驱动唱盘的实时数字伺服控制器，历史性的实现0.01rpm的稳速精度
——

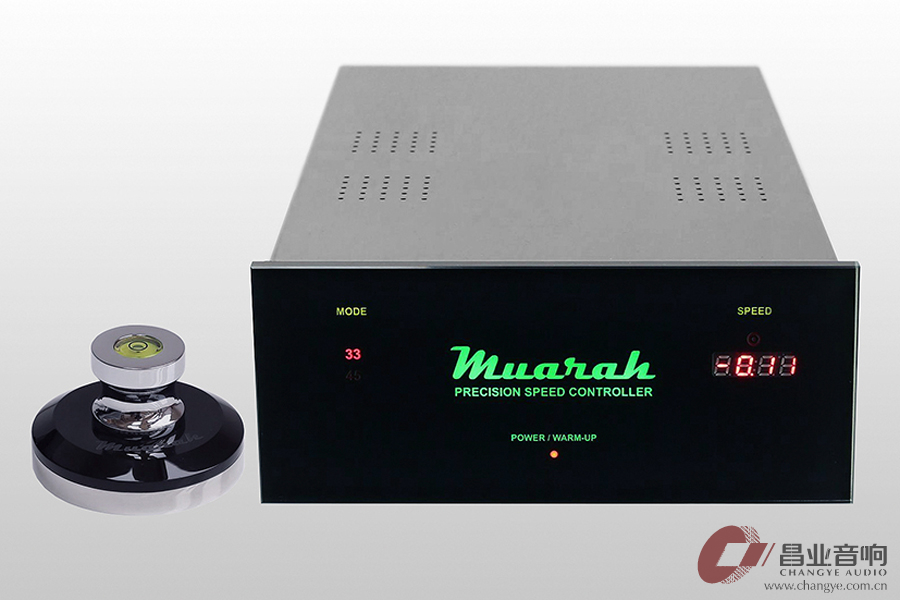

PSC-InteliClamp®（黑胶唱盘外部电源+电机精密速度实时控制器）是由波兰Muarah Audio推出的一款创新产品，集多功能的黑胶唱盘升级附件。该产品设计精巧实用，旨在解决由电机振动与传动皮带引起的唱盘转速不准确问题，不仅能有效降低电机噪音，还能确保33.3/45 rpm转速的“绝对精确性”，并支持便捷直观的电子式转速切换。

当配合InteliClamp®使用时，PSC更可实现实时转速监测与在线数据显示。其突出亮点在于高度的智能化与精确性——达到小数点后两位的转速控制精度，堪称皮带传动黑胶唱盘领域一项具有革新意义的产品。它不仅适用于自家设备，也可广泛兼容其他唱盘品牌，并已成为其专利产品，值得有苛刻需求的黑胶玩家去关注!

芍药

顾名思义，PSC - InteliClamp® 可分为两大部分，由两件产品组成：


PSC（电源/控速器 主机）

除了为黑胶唱盘提供优质的线性/稳压电源，内部还集成无线接收电路，可实时接收转速信号并进行修正。


InteliClamp®（智能化碟镇/水平仪）

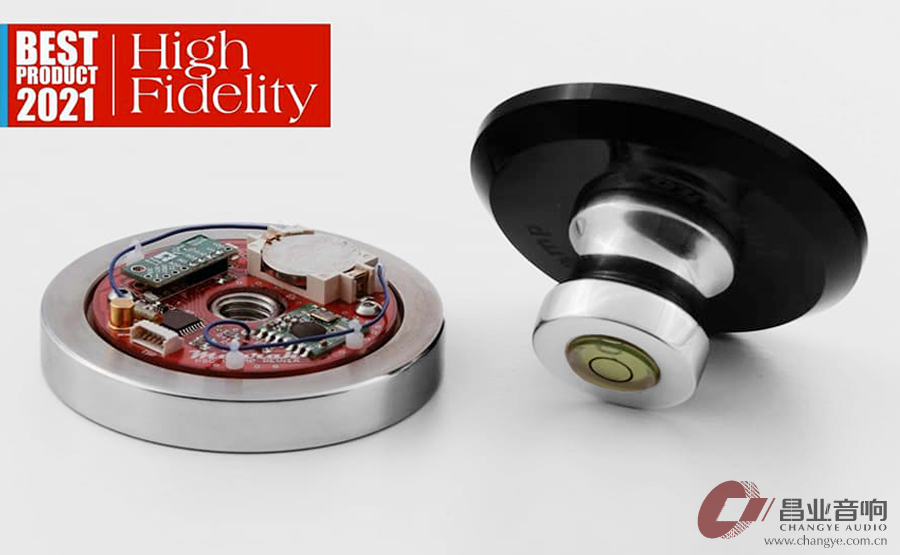

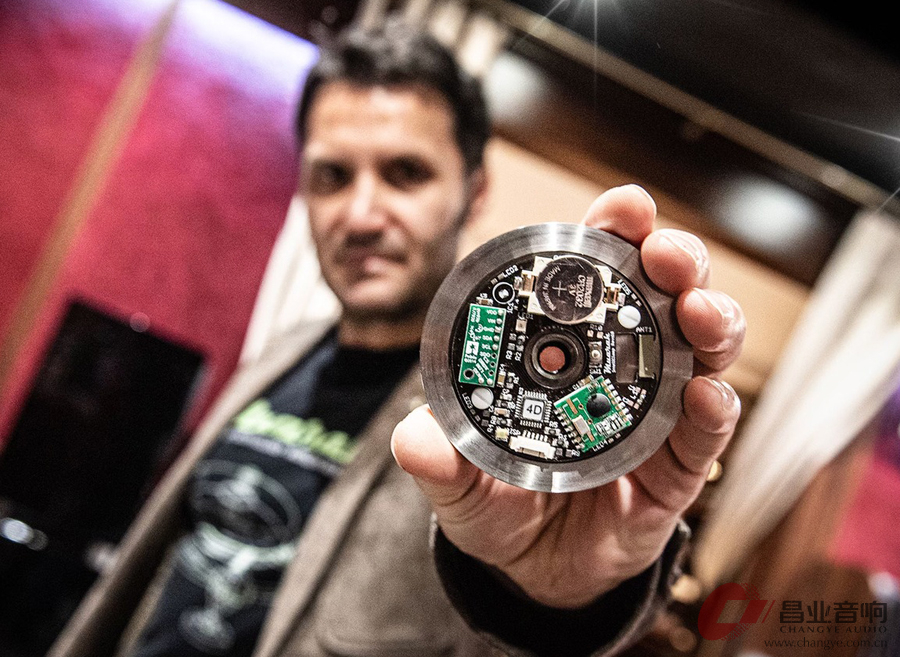

外观为带气泡式水平仪的LP碟镇，内部装有由纽扣电池供电的无线发射装置，能实时采集唱盘转速数据，计算后通过无线信号发送至PSC。

芍药

PSC + InteliClamp® 两者协同工作时，PSC会智能判断唱盘在播放33.3或45 rpm唱片时的转速偏差（偏快或偏慢），并立即进行校正，将修正指令传送至电机。这一过程持续进行、实时数字化处理，理论上可媲美石英控制直驱唱盘的精度，即使因皮带老化导致转速下降也无需担忧——这在以往的皮带传动唱盘上的固定转速是难以实现的。重要的是，除了适配本品牌的所有型号唱盘之外，还可以兼容其他厂牌的皮带式传动唱盘，开创性的设计。


▲ PSC+InteliClamp®获得的专利证书

芍药

PSC-InteliClamp® 主要功能：

①  消除因市电频率波动引起的抖晃
②  降低电机振动
③  修正转盘转速误差
④  快速电子显示33/45转速切换
⑤  实时测量转盘实际转速
⑥  实时稳定修正转盘转速


功能特点说明：

● 消除市电频率波动引起的抖晃：根据欧盟标准，市电频率最大偏差可达+2 Hz/-3 Hz，这会导致音频信号出现可闻的频率偏差。PSC内置石英稳定的230V发生器，频率偏差小于0.001 Hz，远超人耳可辨范围，彻底消除抖晃干扰。

● 降低电机振动与50 Hz哼声：通过将供电谐波失真降至<2%（家庭电网通常可达8%），并结合“静音模式”（启动后自动降压至标称电压70%），显著减少电机振动与噪声。

● 修正转盘转速误差：改善“音准”，自动补偿因传动带老化、皮带更换或轴承润滑油黏度受温度影响所引起的转速偏差。

● 位于底部的一键式电子按键，可切换33/45 rpm：无需任何手动皮转换带转换操作，操作方便，响应迅速。

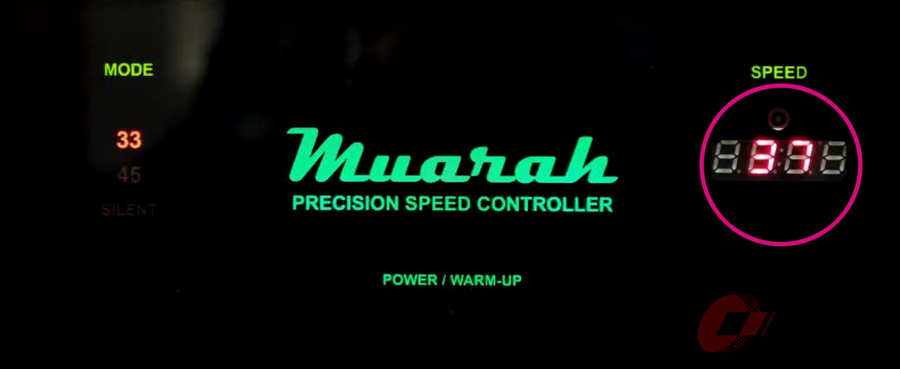

● 实时高精度测速：配合InteliClamp®使用，可实现0.01 rpm级别的高精度转速测量。

● 实时转速稳定：PSC自动持续调节电机转速，确保转盘保持精准稳定的运行速度（需配合InteliClamp®）。

● 平滑的45 rpm启动：电机从33 rpm启动，数秒内平稳加速至45 rpm，减轻重型转盘的启动负荷，延长电机与传动带寿命。

芍药

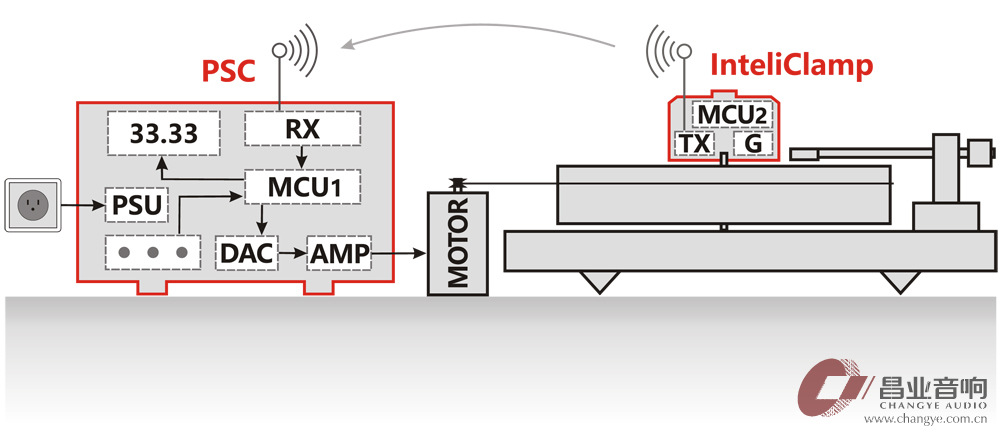

电路及协调设计原理图示：


PSU内部 ——

PSU：线性稳压电源，确保静音运行

DAC：8位数模转换器，生成纯净、石英晶体稳频的正弦波

AMP：5W推挽放大器，产生超低总谐波失真的洁净230V交流输出信号

MCU1：8位微控制器，负责PSC平稳运行的监控管理

RX：无线信号接收器，持续采集转盘转速数据





InteliClamp®内部 ——

TX：无线信号收发器，将转速数据传输至PSC

G：高精度陀螺仪，实时连续测量唱盘转盘的实际转速

MCU2：8位微控制器，负责InteliClamp智能运行与节能管理

芍药

使用方式及场景用途：

将黑胶唱盘电机的电源插头连接至PSC主机设备黑面的的输出插座，PSC仅适用于配备交流电机且最大功耗低于5W的唱盘。如需驱动更大功率设备，可联系制造商定制。

InteliClamp®碟镇具有一定的重量，需要确保您的转盘能承受这部分重量而不影响转动。最后再将交流主电源线连接至PSC主机（警告！ 在完成前述步骤前，请勿接通并打开PSC的交流主电源。）

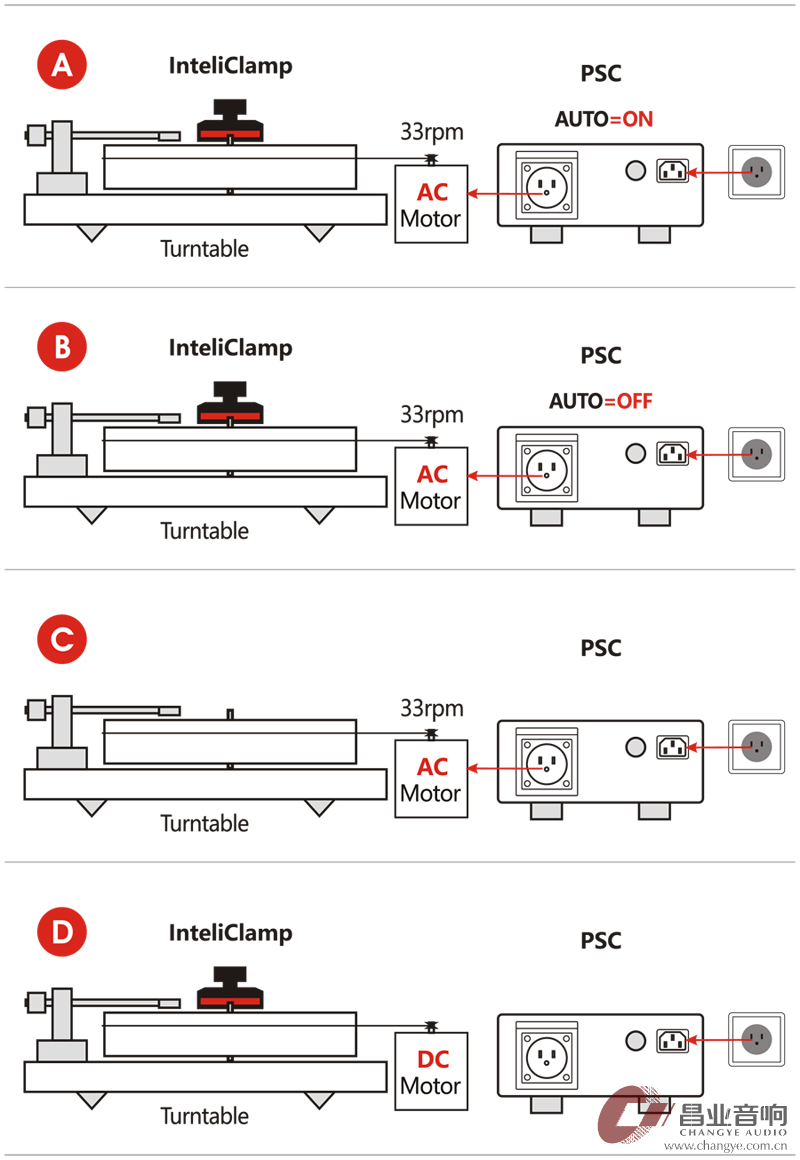

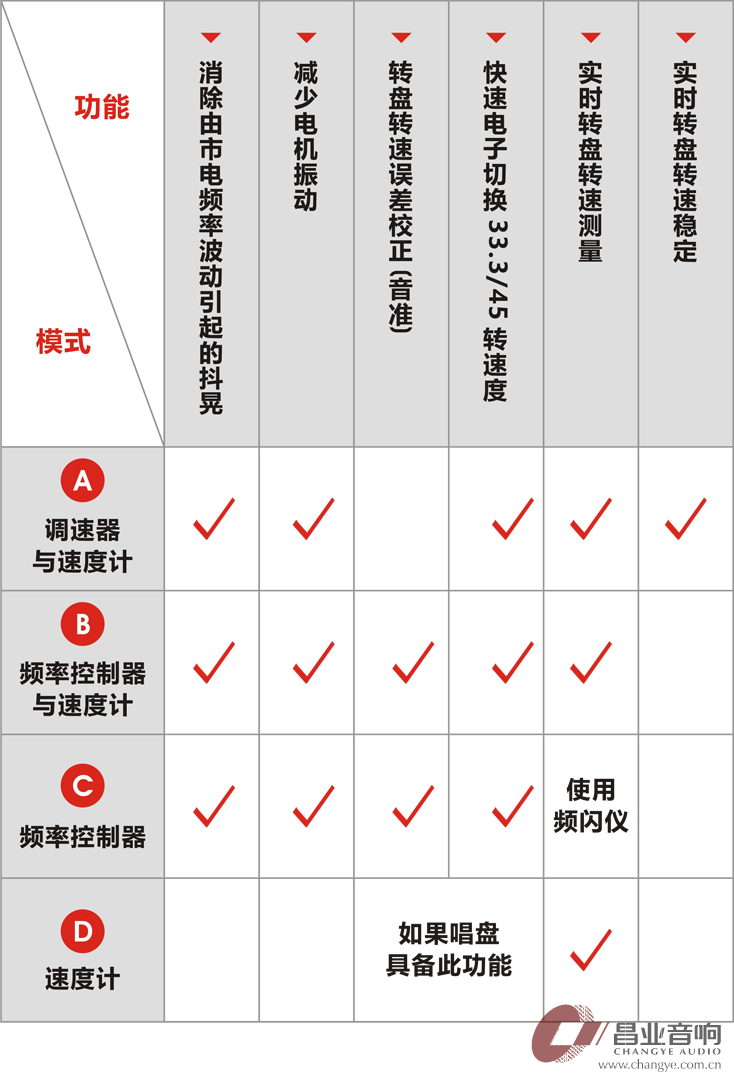

PSC可在以下4种与黑胶连接模式中选择功能：

A ：调速器与速度计

B ：频率控制器与速度计

C ：频率控制器

D ：速度计（对直流电机功能单一，留意D图示上的正确连接方式）

芍药

芍药

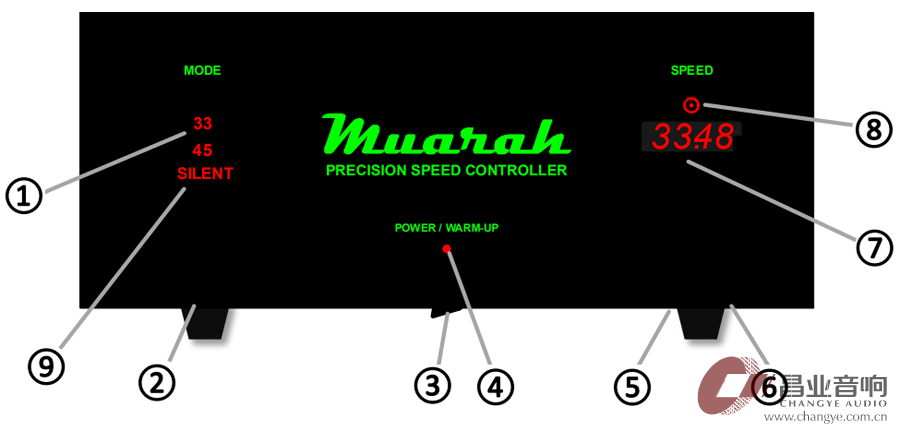

①  33.3/45 转速度模式指示灯
②  速度模式切换按钮（长按），启动/停止按钮（短按）
③  PSC主电源开关
④  电源启动/预热LED指示灯
⑤  速度减慢按钮
⑥  速度加快按钮
⑦  4位显示屏，显示速度和所选选项信息
⑧  无线电传输/自动模式指示灯
⑨  SILENT静音模式指示灯

芍药

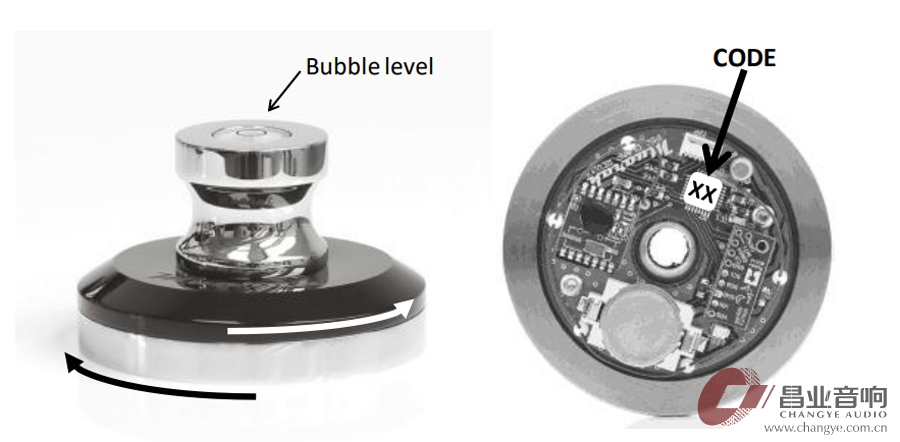

▲ Bubble level（气泡式水平仪）、拧开可见内部CODE（两位数代码）

芍药

PSC 与 InteliClamp® 如何配对
——

使用PSC前，必须进行正确配置，以适应所支持的唱盘及用户偏好。
如果使用的 InteliClamp® 并非 PSC 整套提供，则在使用前需执行特殊配对程序。

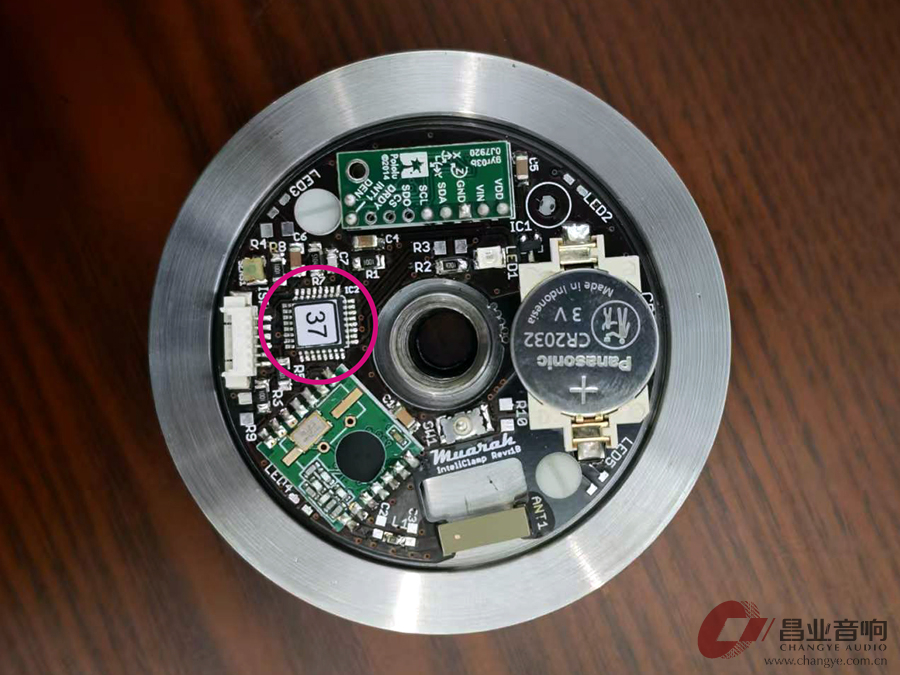

1.  拧开 InteliClamp® 碟镇的外壳。
2.  读取并记下处理器芯片上的两位代码。(例如37)
3.  按住按钮 ② 的同时开启 PSC电源开关，1 秒后松开按钮。
4.  前面板将显示“ CODE (代码) ”信息作为首个菜单选项，片刻后会显示当前已配对的 InteliClamp® 代码。
5.  使用按钮 ⑤ 和 ⑥ 设置之前记下的代码（例如37），如正确显示对应可跳过这步。
6.  使用按钮 ② 确认设置，然后关机一次，再重新开机即可。



▲ CODE（代码）的数字因会因批次而不同，需要按数字贴纸提示而对应。
