HEGEL HD12 解码器图集

[复制链接]
发表于 2014-12-30 10:22:18 | 显示全部楼层 |阅读模式

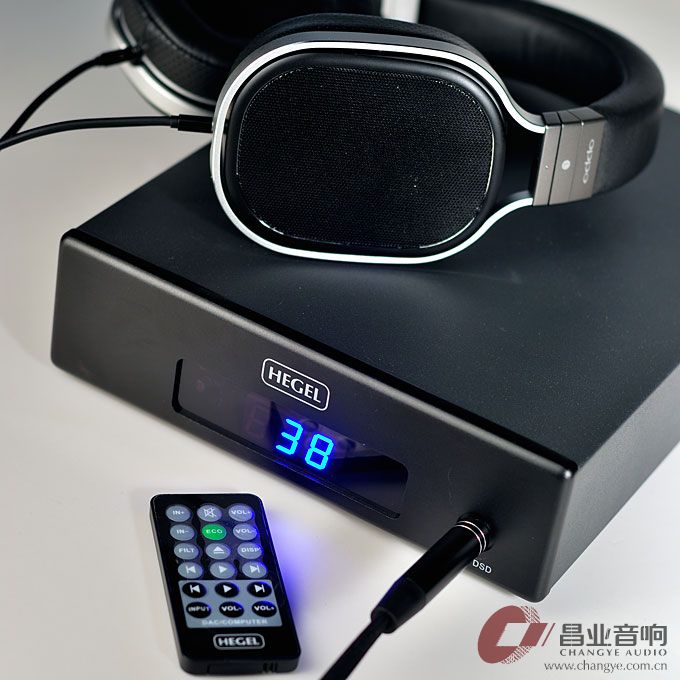

这是一部具有DSD(USB输入)解码功能的24bit/192kHz解码器,同时具有数字前级功能,具备耳放输出。
 楼主| 发表于 2014-12-30 10:24:22 | 显示全部楼层

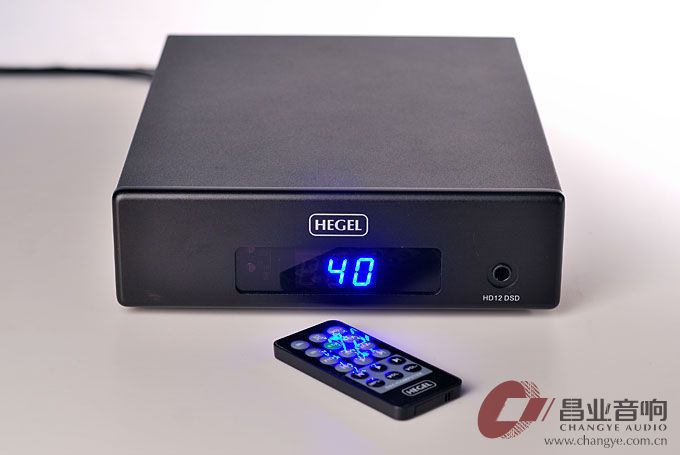

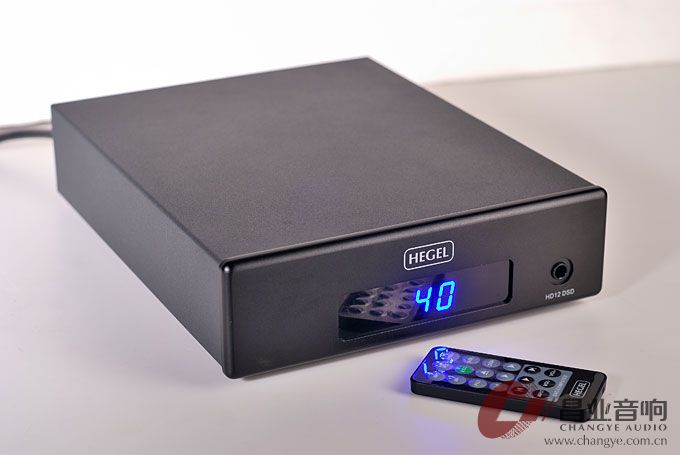

HD12 比较小巧
 楼主| 发表于 2014-12-30 10:29:32 | 显示全部楼层

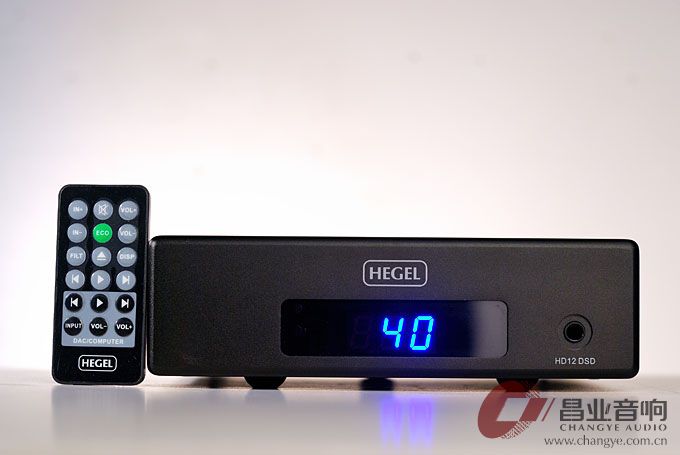

HD12的遥控器可以控制电脑播放器(解码器连接电脑的情况下,可以向前、向后选曲,暂停与播放)
 楼主| 发表于 2014-12-30 10:37:47 | 显示全部楼层
HD12只有三个机脚,这样相对来说会稳当些。
 楼主| 发表于 2014-12-30 10:48:34 | 显示全部楼层

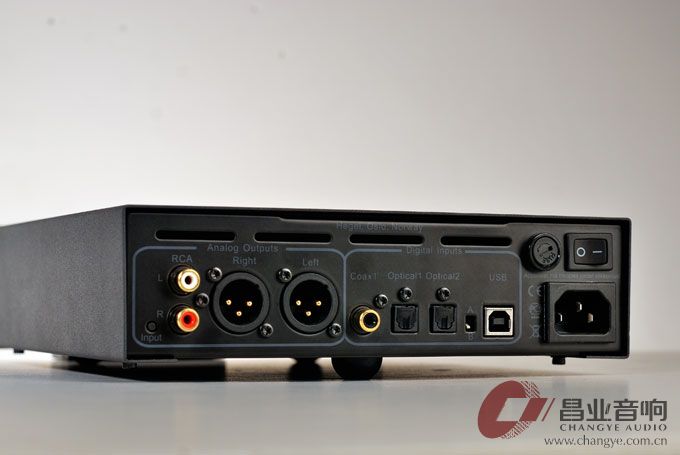

HD12 具备两组模拟输出(RCA和平衡输出),4组数字输入(USB1个、光纤2个、同轴1个)
 楼主| 发表于 2014-12-30 10:50:46 | 显示全部楼层

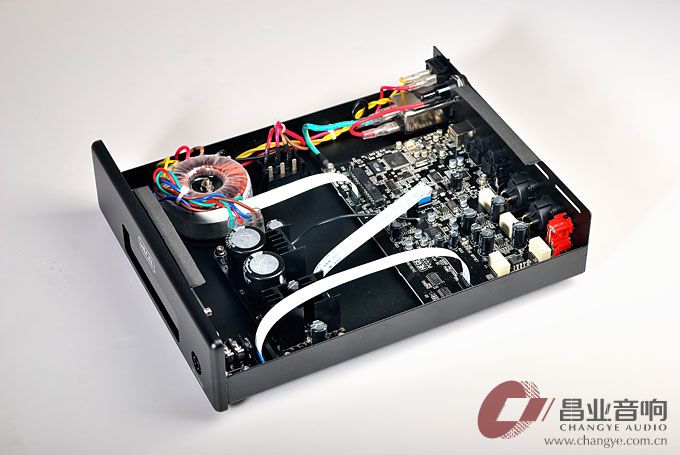

开盖以后的HD12, 模拟和数字都集中在一块板上。
 楼主| 发表于 2014-12-30 10:53:17 | 显示全部楼层

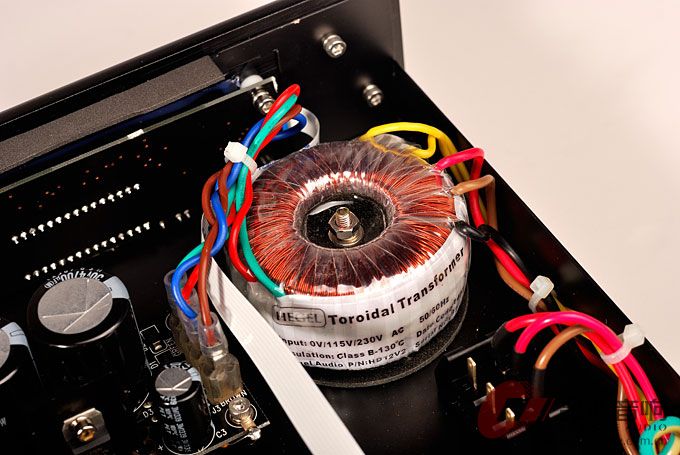

给整机供电的环形变压器
 楼主| 发表于 2014-12-30 10:57:33 | 显示全部楼层

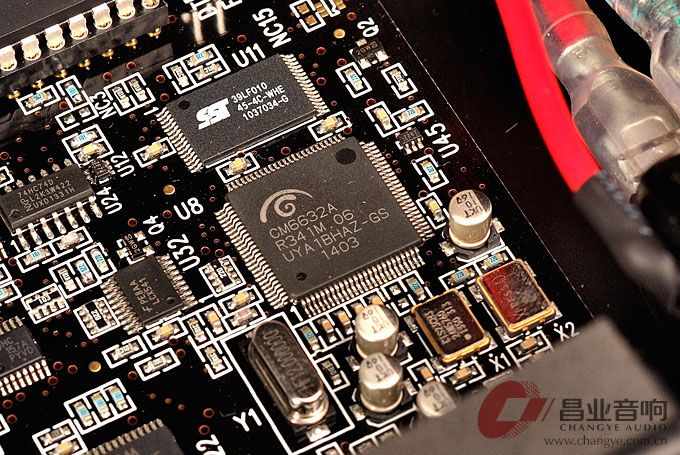

CM6632A是USB 2.0高速音频处理器

 楼主| 发表于 2014-12-30 11:01:34 | 显示全部楼层
JRC4556Ad 运放担任RCA模拟输出。

 楼主| 发表于 2014-12-30 11:03:39 | 显示全部楼层

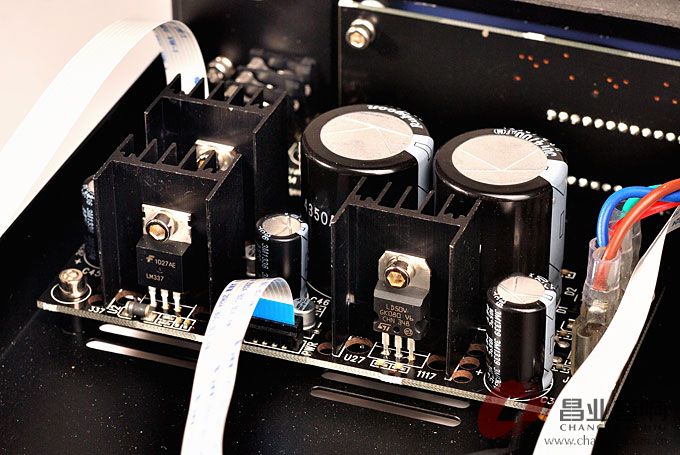

模拟和数字部分采用各自独立的稳压电源
