再战全景声--安桥RZ3100到家,实战天花音箱安装,DTS:X和ATMOS鹿死谁手?(更新。)

[复制链接]
发表于 2016-11-27 15:55:19 | 显示全部楼层 |阅读模式

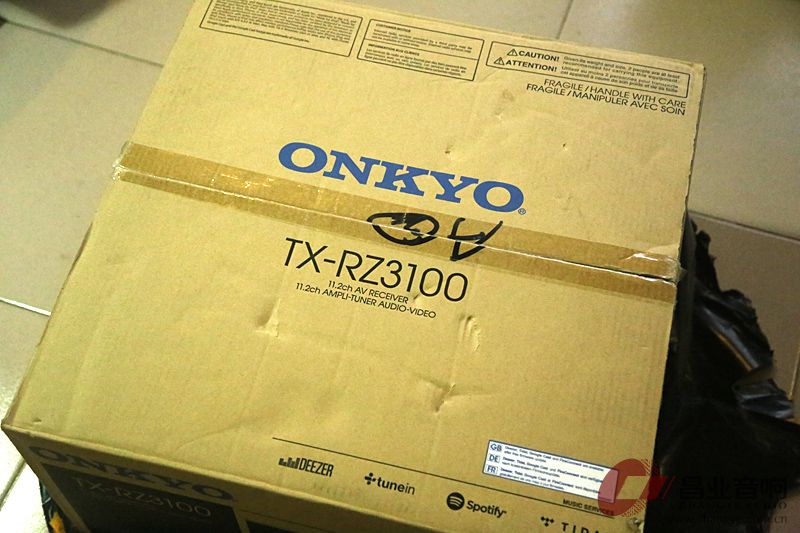

先来几张3100写真,有图有真相。在2年前,就在同一位置,放着一台安桥838,算是最早一批尝鲜全景声的了。为等支持双模式全景声的安桥旗舰,可是等死我了。憋着没买7200W,没买3030,没买8802A。。最终终于等着了。

[ 本帖最后由 kkman2002 于 2017-1-3 03:15 AM 编辑 ]
 楼主| 发表于 2016-11-27 15:56:37 | 显示全部楼层
3100和838隔了两代。家谱就不追究了。关键看声音:每一代安桥都在求变,从5010开始,半死不活、蔫吧蔫吧的安桥,变的越来越有底气。这次变的更彻底,连屁股都换了一个。这是一个大手术,整容整成这样的,几大品牌中还真不多见。最后的声音嘛,下个定语:很犀利,很通透,很黄很暴力,安桥的厚实绵密加上先锋的犀利通透,这是一把双刃刀,这代安桥终于像个人物了!能否真的“屠龙”(当然是天龙的龙撒)还有待验证。

 楼主| 发表于 2016-11-27 15:59:26 | 显示全部楼层

     放下声音不表,来看看,如何来搞定天花音箱的安装。
     先来看838时代的“罩子”大法,如图。如果是小型书架箱或嵌入式都可以用这种方法,好处是方便移动和调整,还有随便在背箱上打钉子,上夹具,不心疼撒。看位置,与侧环绕基本一条线,标准的中部顶置。当时,就是这样的土炮位置,也迷倒不少帅哥美女。可通过传说门一观盛况。http://www.changye.com.cn/bbs/viewthread.php?tid=47299&highlight=%2Bkkman2002

 楼主| 发表于 2016-11-27 16:01:12 | 显示全部楼层
     换成高大上的3100了,11个声道波,支持7.2.4波,2个肯定不够。而且经过2年走南闯北的试听和体验。发现天上4个才是全景声的标配,6个和8个是强配,10个和12是天仙配。而2个,只能是太监中的太监,天空音场不完整。怎么不完整?先来看看现在快死翘翘的AURO 3D的布局图。看到没,天空音场,就是一个半圆形的大罩子,通俗点说就是一个“锅盖头”。只有完整的天空音场,才能形成这种泰山压顶般的锅盖式声场。有悟性的同学,在试听了大量全景声大片小片之后,会感悟到:尼玛,细节,细节,高度,高度,无死角的覆盖,覆盖,全景声营造的密不透风的声场,就特么的真是一个锅盖呀!悟性差的同学,可以自个儿去找个锅盖试验下,每天顶半个小时,保准有顿悟的时刻,阿门!

auro 3d.jpg
 楼主| 发表于 2016-11-27 16:02:43 | 显示全部楼层
我盯着这锅盖琢磨了2年,悟性太差啊。开始,预留的中部顶置位置如图,在我天花图腾的两边,左青龙,右白虎,天然的风水宝地,并且设计了一圈悬挂式扩散体,为他们服务,美滋滋等着端枪上岗。然而,当台湾刘老爷子一句话:DTS:X全景声效更胜ATMOS,并且留下一罗圈的DTS:X神摆位。我又开始琢磨了,难道围着图腾转一圈比较爽?我这图腾周边,如果摆一圈喇叭,的确很淫荡波。于是,中间顶置,变成了华丽的4个,并且,图腾中间也想当然为了以后升级,预留一个“皇帝位”,就是AURO 3D的“上帝之声”。理想是美好的,现实是骨感的。然而,当DTS:X正式露面了,就一直衰声不断,一边倒的ATMOS叫好声,称霸次时代的DTS仿佛走入了末路,而华丽无比的AURO 3D直接是半只脚进了棺材的衰样儿。我又开始动摇了。然而,然而,尼玛然了没完没了。最终,万能的门哥和摩大大一句话成了最后一根救命的稻草:顶置变前置增高!这就是一道闪电,这就是一道光线,这就是尼玛的MYGOD!干!
 楼主| 发表于 2016-11-27 16:05:51 | 显示全部楼层
如图:最终,我选择了这条“神”之路,而结果非常非常非常满意,重要的非常说三遍。锅盖式音场完美呈现的一刻,热泪盈眶啊
发表于 2016-11-28 10:43:31 | 显示全部楼层
武装到牙齿了。
 楼主| 发表于 2017-1-3 02:43:58 | 显示全部楼层
这里提醒几句:

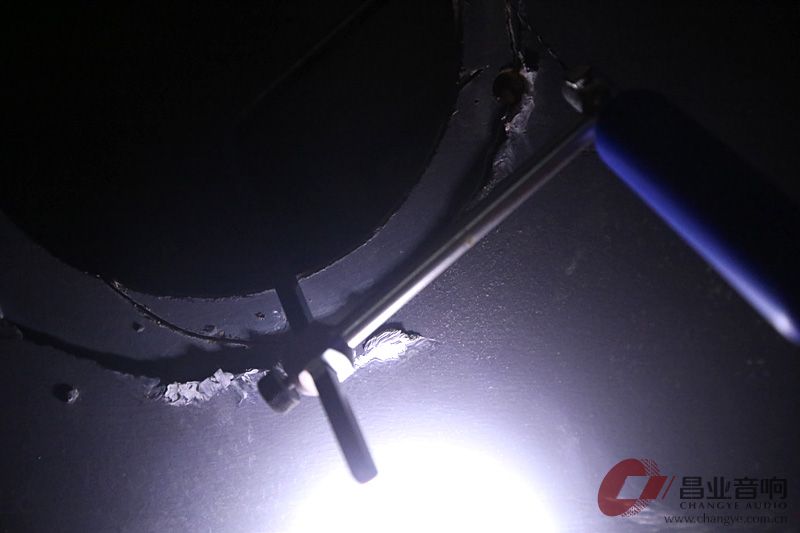

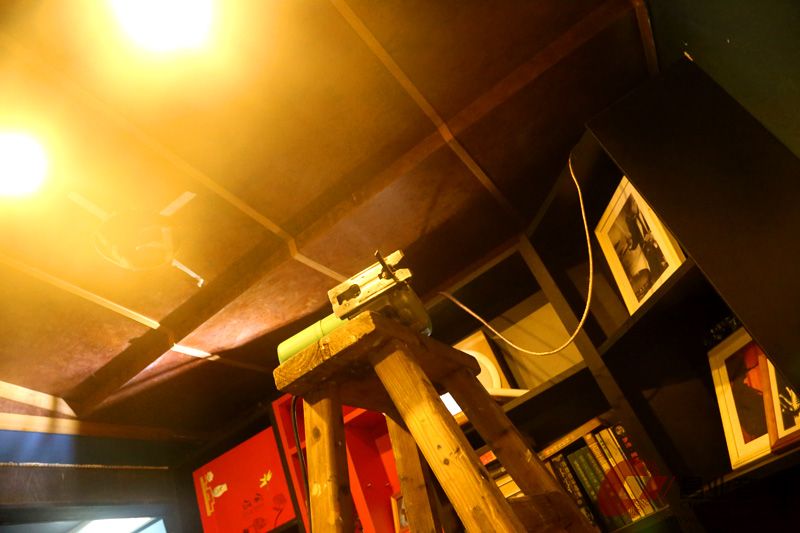

1.天花开孔,千万不要用飞机开孔器。听群里的一个损友建议,试了下。尼玛,200的孔距,飞机开到极限了,直接尼玛把手电钻转飞下去了,还好劳资地板加固的,没出大事。最后,前置增高的开孔,动用了角磨机、曲线锯、钢丝锯、雕刻机加手指头,才搞定(原来预留的是5寸喇叭的孔)


2.开孔一定要定好位,用皮尺,激光尺,测3遍。偏差超过过3厘米,就等着哭吧。安装需要耐心,多用一小时,后面少折腾一个月。(注意到喇叭边上白色的纸条没,这就是定位用的,当时贴了6条,米字线)。

3.天花音箱我选择了带角度安装。为毛,因为我去深圳听过kenlee的系统,去听过广州音展的几个全景声房间,再看看摩大大自己的倒腾笔记和台湾神医28个喇叭的圣殿布局,我决定相信我的耳朵和直觉。我前置增高和主音箱同样的内倾角度(内八字)。后部置顶,安装在斜坡顶上,有2个角度。一个斜坡顶25度(注意前面AURO 3D的角度,正好是25度),与侧环绕30度斜夹角(这来自于门哥的60度定律,同时参考AURO 3D锅盖式覆盖,30度也是一个坎,至于杜比的摆位图,掌握大方向,就可以选择性遗忘了,作图的哥们估计动用了高等几何,完全不是给人看的)


4.最后,需要说明。天花音箱我选择了6.5寸,并且全部做好了背箱(后部置顶更是超过1米的超大背箱),预先做好了加固,添加适量60KG容重的吸音棉,避震和声效同时兼顾。原理不解释,但效果:可以用DTS:X DEMO 20的一首歌或一个音轨来测试,天花喇叭播出的低频,仿佛就是低音炮呐!(哪首歌?哪个音轨?后面细说)。嘿嘿,所以,指望使用单薄的卫星喇叭做天花的同学,可以含泪放弃了。使用全频带喇叭,一直是我鼓吹的。全景声模式,已经颠覆了传统多声道布局各自为战,虚拟造空间的理念,所有声道参与混音和表现细节,是大势所趋,密不透风的音场和重量感,如何而来?如果细节和频段都表现不完整,什么声场,什么声效,什么衔接,都是然并卵!

所有入墙或嵌入音箱,无论形状是什么样的,都是带安装卡件的。百里登这四个同轴也不例外,也不例外。安装前,先旋转卡扣,然后,手指插进去,用力向下顶出保护盖。然后,上顶,用螺丝刀旋紧4个禁锢螺丝即可,对角线上紧,确保紧固,这个很重要。我在天花里还垫了2层防震胶垫。目的,就是减震减震减震。

5.最后,即使是天空喇叭,也不是简单挂上去,或者挖个坑埋进去就OK。周边有适当的声学模块辅助,会让声音更容易融入,所谓音箱全“隐身”不是神话,是一个标准。任何,来自音箱的“不和谐”指向性声音,都是完整声场的破坏者,败兴者。在群里说过一个比喻:任何环绕喇叭的“指向性干扰,就如同XXOO进入高潮的时候,突然有人敲门的感觉!所以,声学处理是无处不在,玩音响最高境界还是玩环境。
我花了一年多时间,从一张图纸和一根木头开始,搭建这个怪蜀黍的玩具房,又花了2年时间不断调试。因此,后面的一切听感,来自于这个房间的测试数据,实操结果,没有金耳朵,只有真实的听感和感悟,你信不信无所谓,反正我信了。


[ 本帖最后由 kkman2002 于 2017-1-7 11:26 AM 编辑 ]
 楼主| 发表于 2017-1-3 02:49:21 | 显示全部楼层
最终完成图。再转一张摩兔网给的DTS公司摆位,再来看看我的位置图。尼玛,一样一样的呀。这样的摆位结果是什么?就一句话:说什么DTS:X不如ATMOS,全特么的扯卵蛋!待续。。。。精彩还在后面



发表于 2017-1-3 13:49:58 | 显示全部楼层
等你折腾好了再去欣赏!
